颚式破碎机简介


   颚式破碎机是工矿生产中最常用的破碎设备之一,采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等优点。鄂式破碎机主要用于抗压强度不超过320兆帕的各种物料的中碎、粗碎作业,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业。颚式破碎机按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。

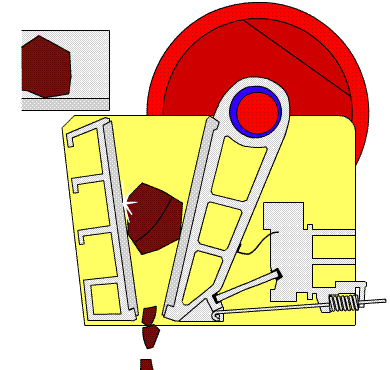

颚式破碎机工作原理



    该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。


颚式破碎机结构


   颚式破碎机主要有机架、动颚、偏心轴、颚板、肘板等零部件组成,电动机通过三角皮带转动偏心轴,使动颚按已调整好的轨道进行运动,从而将破碎腔内的物料破碎。
   机架系单个整体浇钢结构,机架前壁上装有用楔形螺栓紧固的固定颚板,在破碎腔左右的机架侧壁上装有边护板,以防止机架侧壁的磨损。动鄂为一成型铸钢件,正面装有活动鄂板,其上部借偏心轴与滚柱轴承悬挂在机架上,下部支承在肘板上,并与肘板成滚动接触,在偏心轴两端装有飞轮和皮带轮。
   肘板的另一端支承于调整座上,并于轴承滚动接触,肘板除对动颚起着支承作用外,在外来不能破碎的物料进入破碎腔内,本机载荷突增的情况下起着保险作用,即自身迅速断裂,而保护其他机件不受损伤。
   调整座安装在机架两侧的滑槽内,并与调楔块紧贴,当排料口需要进行调整时,用扳手将螺母右旋,调正楔块当即上升,调正座随之向前移动,排料口由大变小,反之由小变大。

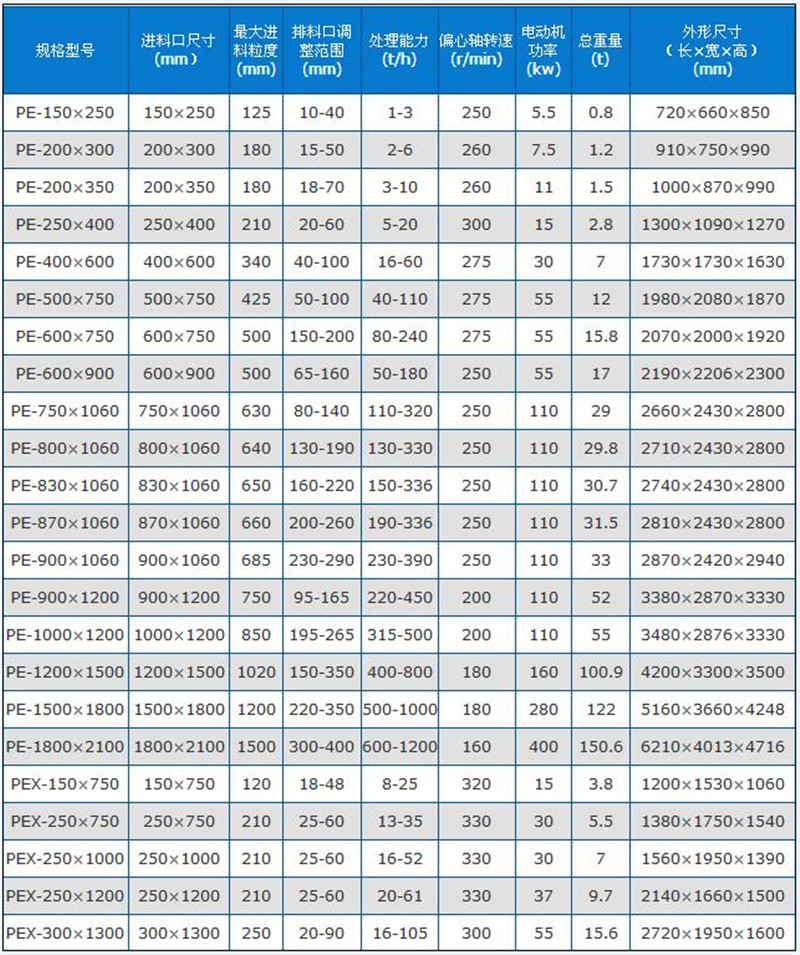

颚式破碎机技术参数



   注:设备型号参数在不断改进中,如您在参数表中找不到需要的型号,可以直接联系我们,我们的技术人员会根据您的要求,给您配置最适合您产量和场地需求的设备。
